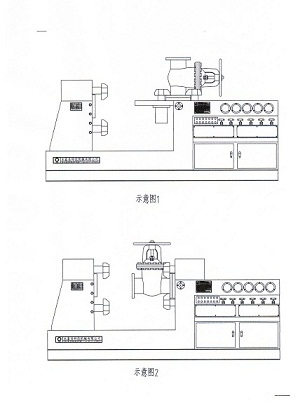

測試臺使用性能和工作原理
★JWZ300測試臺型適用于直通法蘭式閘閥、截止閥、球閥等閥門的密封和閥體強度壓力性能測試。
★主要功能原理:采用閥門法蘭端面定位,液壓爪抱壓閥門法蘭背面壓緊密封方法,左右兩向工作臺上夾爪機構的軸向壓緊與放松及徑向大小進退同步工作。右向工作臺設置90度翻轉功能,左向工作臺設為平衡式移動架可水平移動。各功能傳動都由液壓驅動電器按鈕控制, 保壓和泄壓用針型閥手動控制。根據被試閥門壓力等級可調節，最高不能超過上述（表中）壓力。
★配置有電接點壓力表（測試閥門時達到所需壓力能自動停機保壓）。在試水或氣的保壓過程中，被試閥腔內有較高的壓力情況下按任何一個按鈕都不工作，一直泄壓到無壓力才能正常工作。（工作時確保安全）。
★配置有高壓水泵、電動低壓水泵。介質水、氣、油可儲存循環使用，留有進氣管接頭（需方自備氣源0.8-1.0MPa）。
★配置雙向進壓與泄壓并設保壓和泄壓裝置。
★耐震壓力表，精度1.6級, 標準MPa/Psi，試驗工作壓力表實行[三級制],既:高、中、低壓力表,采用：60.0MPa、25.0MPa、10.0MPa。
★隨機附件：1，DN80-300平面密封盤及O形密圈等易損件1臺套
2，使用手冊出廠報告與裝箱單等資料
